Td-PTG系列智能压力变送器
- Td-PTG系列智能压力变送器概述
Td-PTG系列智能压力变送器整机经过严格组装和测试，具有设计原理先进，外形美观，品种规格齐全，安装使用完全兼容特点，Td-PTG系列智能压力变送器产品分智能型和普通型两种类型，能满足不同的需求，广泛应用于石油，化工，纺织，电力，食品，造纸，医药等行业。
2 、主要特点
精度高，稳定性好，阻尼时间可调
二线制（特殊可4线制）
量程,零点外部连续可调，量程比10：1或100：1
正迁移可达500％，负迁移可达600％
智能HART现场总线协议
单向过载保护特性好

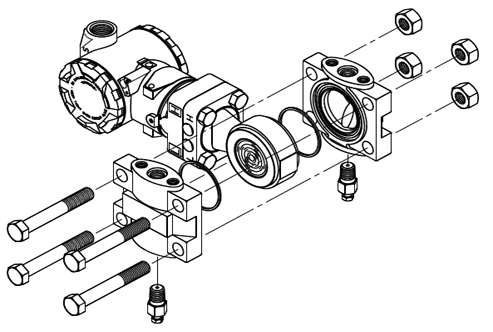

全系列统一结构，零部件互换性强
无机械可动部件，工作可靠，维护简便
体积小，重量轻，坚固抗振
防爆结构，全天候使用
3、技术参数
测量介质 液体，气体和蒸汽
测量范围 0-0.075％ ±0.1% ±0.2%
死 区 无(≤0.1%)
稳定性 优于0.1％FS／年
供电电源 12-45VDC（一般使用24VDC）
输出信号 4-20mA DC
量程调整 外部连续可调
启动时间 小于2S
阻尼时间 充硅油时,0.25-1.67S连续可调
温度 相对湿度0～1005RH
温度影响 ±0.2%FS/10K
温度范围 放大器工作温度范围：-38～+93℃
灌充硅油的测量元件：-40～+104℃
法兰式变送器灌高温硅油时：+15～+315℃
灌充普通硅油时：-40～+150℃
负载影响 电源电压高于12V，则无负载影响
负载特性 与供电电源有关，负载阻抗Rl与电源电压Vs关系式为：Rl≤50(Vs-12）
正负迁移 零点经过正迁移或负迁移后，量程、测量范围的上限值和下限值的绝对值，均
不能超过测量范围上限的100%。正迁移可达500%，负迁移可达600%。
振动影响 任意轴向上，振动频率为200Hz时，误差为测量范围上限的±0.5%/g。
故障报警 自诊断程序检测出故障（智能型具有），模拟输出高于22mA或低于3.8mA报警。
写保护 拨动电子部件上的开关可以防止变送器的组态被改变（智能型具有）。
防爆等级 隔爆型d ⅡBT5 本安型：ia ⅡCT6
四、智能电子部件
Td-PTG系列智能压力变送器采用先进的集成电路及表面贴装（SMT）技术，智能压力变送器的电子部件由一块电路板组成。压力变送器的微处理控制A/D和D/A转换的工作，也能完全自诊断及实现数字通讯。Td-PTG系列智能压力变送器工作时，一个数字压力值被微处理器所处理，并作为数字储存，以确保精密的修正和工程单位的转换。此外，微处理器也能完成传感器的特征化、量程化、阻尼时间以及其它的功能，EEPROOM存储所有的组态，特征化及数字微调的参数，存储器为显而易见易失性的，因此即使断电，所存储的数据仍能完好保存，以便实现智能的通讯。
软件：通过一台275或268通讯器对智能变送器进行测试和组态。或者通过任意的支持HART通讯协议上位系统主机完成通讯。HART协议使用工业标准的BELL202移屏键控（FST）技术，以1200HZ或2200HZ的数字信号叠加在4～20MA的信号上实现通讯。通讯时频率信号对4～20MA的过程信号不产生任何干扰。
自诊断：智能压力变送器可完成连续地自诊断。如果变送器被检测出故障，则变送器输出22MA或3.8MA作为故障输出信号（由用户选择）。并且任何的HART的上位机设备均能显示该变送器自诊断的特殊信息代码。
格式化：格式化功能是在压力变送器的初始化设定和数字电子部件进行维护时使用的，格式化菜单提供了两个功能：特征化和数字微调。尽管智能压力变送器在出厂时就已被特征化处理好了，但用户仍可以使用这一功能，将现有的模拟变送器作一些简单的更新，使它转换成智能型，调节智能变送器的电子部件，让它正确地反映传感器组件的输出。数字微调功能允许对变送器的特征调节进行数字标定，以达到制造厂标定的压力标准值。
组态：标准组态（工作单位、量程上下限值、输出、线性）、软件标签、特殊组态。
