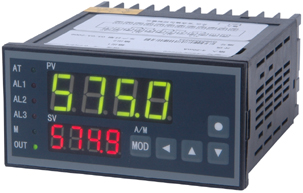

PID调节仪说明：
① 基本误差优于±0.2%F·S，16位A/D转换器，测控周期0.2秒，自整定
② 抗干扰设计，抑制现场的继电器、接触器等产
生的快速脉冲群干扰和其它电磁干扰，抗干扰
能力达到III级
③ 输入信号：热电阻，热电偶，直流电流，直流
电压，远传压力表等
④ 外形尺寸：160×80（横/竖），96×96，
96×48（横/竖），72×72，48×48
⑤ 仪表电源：220V AC，（9~30）V DC
⑥ 手/自动切换

C9系列PID调节仪说明：
① 带30段升温、降温程序控制，功能强
② 基本性能同C5

外形尺寸

 A

横式160×80×125或竖式80×160×125（W×H×L）

 B

96×96×112（W×H×L）

 C

横式96×48×112或竖式48×96×112（W×H×L）

 D

72×72×112（W×H×L）

 E

48×48×112（W×H×L）

面板形式

 H

横式

 S

竖式

 F

方形

显示方式

(LED显示的颜色
可按订货要求)

 1

测量值（绿色）

 2

测量值（绿色）+ 设定值（红色）

 3

测量值（绿色）+ 测量值光柱（绿色）(限A、C型仪表)

输入信号

(其它输入信号，订货
时说明)

 E

热电偶 K、S、R、B、N、E、J、T

 R

热电阻 Pt100、Cu100、Cu50、BA1、BA2、G53

 I

直流电流（4~20）mA、（0~10）mA或（0~20）mA

 V

直流电压（0~5）V、（1~5）V

 M

mV信号（订货注明范围）

 W

电位器 500Ω~5000Ω

 L

远传压力表

报警点数量

T□

T0：无报警 T1~T3：1~3点报警

变送输出

(独立供电，全隔离。10位D/A，误差小于±0.5%，或12位D/A，误差小于±0.2%)

 A0

无输出

 A1

电流输出（4~20）mA、（0~10）mA或（0~20）mA

 A2

电压输出（0~5）V、（1~5）V

 A3

电压输出（0~10）V

 A4

其它输出

外供电源

 B0

无外供电源

 B1

外供24V DC，误差小于±5%，50mA

 B2

外供12V DC，误差小于±5%，50mA

 B3

外供精密电压源，误差小于±0.2%，40mA

 B4

外供精密恒流源，误差小于±0.2%，0.1~10mA

 B5

其它

通讯接口

(独立供电，全隔离，2400~19.2k
仪表地址0~99，应答延迟小于500μs)

 S0

无通讯接口

 S1

RS-232接口

 S2

RS-485接口

仪表电源

 V0

220V AC

 V1

24V DC

 V2

12V DC

 V3

其它

打印功能（限A、B型仪表）（带硬件时钟）

 P

P表示带打印功能，不带可省略

非标准功能（注2）

 N

N表示非标功能
