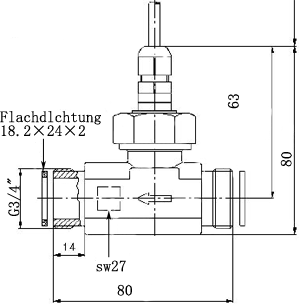

Turbotron 系列涡轮流量计 外型尺寸
|
Turbotron 系列涡轮流量计是计量的传感器或用于液体的定量输入。精巧的设计，宽广的测量范围和很好的测量精量，使它具有广泛的应用。
这些证明它适合于在众多的领域中应用。
►塑料,黄铜和不锈钢
►VTH,VTP和VTM流量计装有带磁体的转子.霍尔传感器识别转子的旋转.
流入涡轮的液体由导流片分割成4束水柱,他们从四个方向碰撞转子使其运动.从四面作用于轴承上的力,均衡一致,大部分相互抵消,将磨损减少到很低，坚硬的轴承材料,宝石和硬金属,是其长寿命的另一个保证.
|
|||||||||
| 技术参数 | VTH 15一般应用标准经济型 | VTP 15 高压 高温型 | VTI 15 无磁转子,高分辩率型 | |||||||
| 接头材料 |
黄铜 VTH 15 MS |
PPO VTJ 15 K5 | 黄铜VTP15 MS | 不锈钢316VTP 15 VA | 黄铜VTI15 MS | PPO VTI 15 K5 | ||||
| 精度 | 量程的±1％ | 量程的±1％ | 量程的±0.5％ | |||||||
| 重复能力 | ±0.2％ | ±0.2％ | ±0.1％ | |||||||
|
输出信号 -脉冲速度/K-因数 |
855脉冲／升 | 855脉冲／升 | 1795脉冲／升 | |||||||
| -分辩率 | 1.2ml/脉冲 | 1.2ml/脉冲 | 0.6ml/脉冲 | |||||||
| -波形 | 方波信号NPN开环 | 方波信号NPN开环 | 方波信号PNP NPN开环 | |||||||
| -信号电流 | 最大10mA | |||||||||
| 传感器 | 霍尔传感器 | 霍尔传感器 | 电感接近开关 | |||||||
| 最高介质温度 | 85℃ | 150℃ | 85℃ | |||||||
| 额定压力 | PN10 | Pmax=300bar | PN10 | |||||||
| 管径 | DN15 | |||||||||
| 测量范围 | 2-40 L/min | |||||||||
| 信号输出 | 从0.3 L/min开始 | |||||||||
| 介质中允许最大颗粒 | 0.5 mm | |||||||||
| 综合数据 | ||||||||||
| 接头 | 3/4″BSP外螺纹带管接头对动螺母和垫片 | 3/4″BSP外螺纹或3/4″BSP内螺纹 | 3/4″BSP外螺纹带管接头对动螺母和垫片 | |||||||
| 接线 | 1.5mPVC屏蔽电缆（Tmax）＝70℃或4针插塞式接头M12×1 | 1.5m硅树脂屏蔽电缆（Tmax）＝150℃ | 2mPVC屏蔽电缆（Tmax）＝70℃或4针插塞式接头M12×1 | |||||||
| 电源 | 4.5-24VDC | 10-30VDC | ||||||||
| 防护等级 | IP54 | |||||||||
| 可选项 | ||||||||||
| 过滤器 |
帽型，网眼尺寸0.5mm （Tmax）＝60℃（连续）＝85℃（最长1小时 |
_______ |
帽型，网眼尺寸0.5mm （Tmax）＝60℃（连续）＝85℃（最长1小时 |
|||||||
| 一体温度传感器 | pt100或pt1000. 3线，B级（A级可选），PTC或NTC可选，插入管材质黄铜或不锈钢。1.5m PVC屏蔽电缆 |
_______ |
pt100或pt1000. 3线，B级（A级可选），PTC或NTC可选，插入管材质黄铜或不锈钢。2m PVC屏蔽电缆 | |||||||
|
其它4种输出 |
带变送器4-20mA 开关输出VE 开关输出VE带脉冲输出 现场显示TD 32500（该显示器需单独定购） |
|||||||||
|
